Estos son algunos planos de las partes principales: acción, cerrojo, pabellón, percutor, extractor. Corresponden al M98, y aplican al 1909 salvo por la tapa inferior de alamcén.

De www.k98kforum.com.

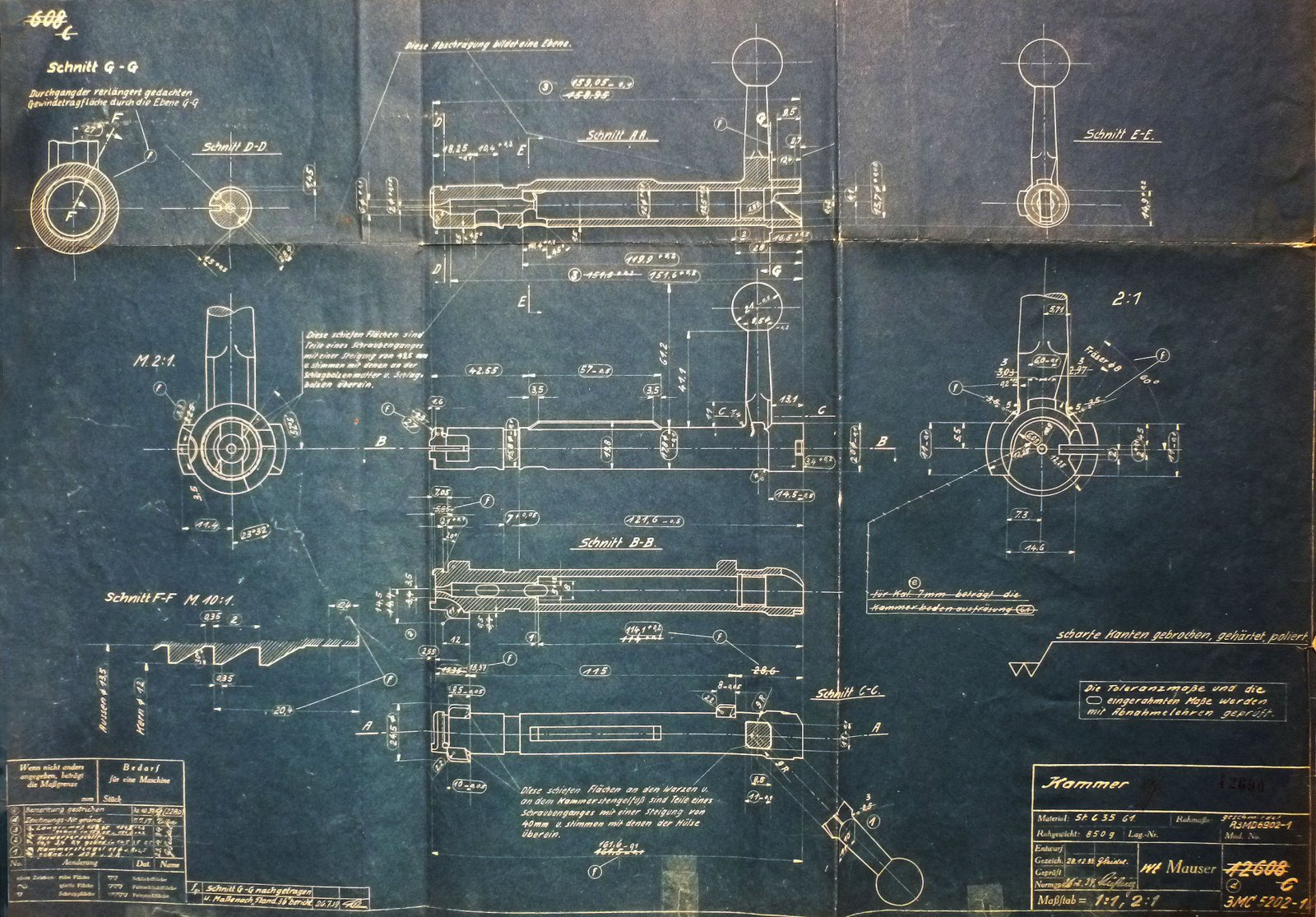

Cerrojo

(900)

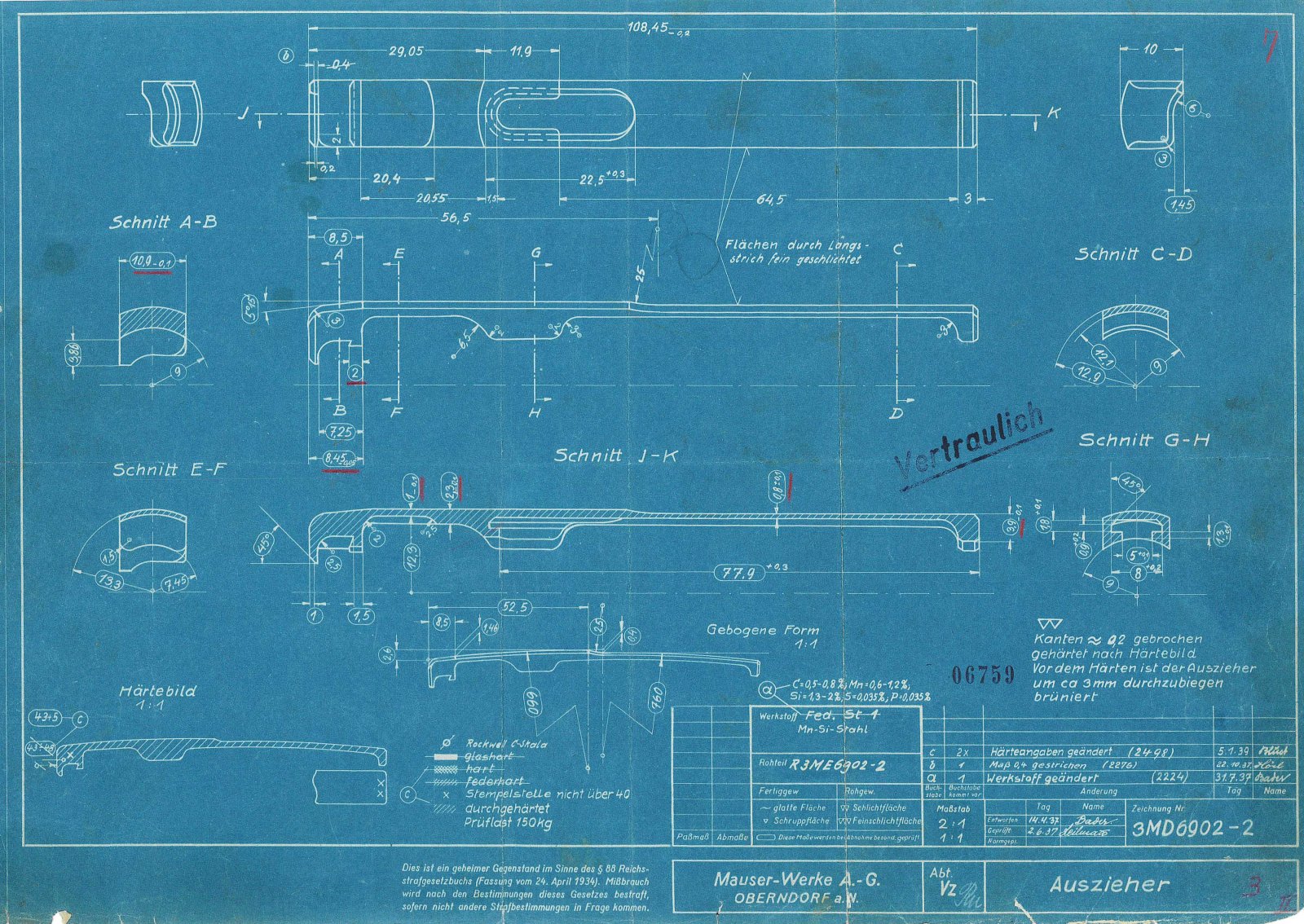

Extractor

(902)

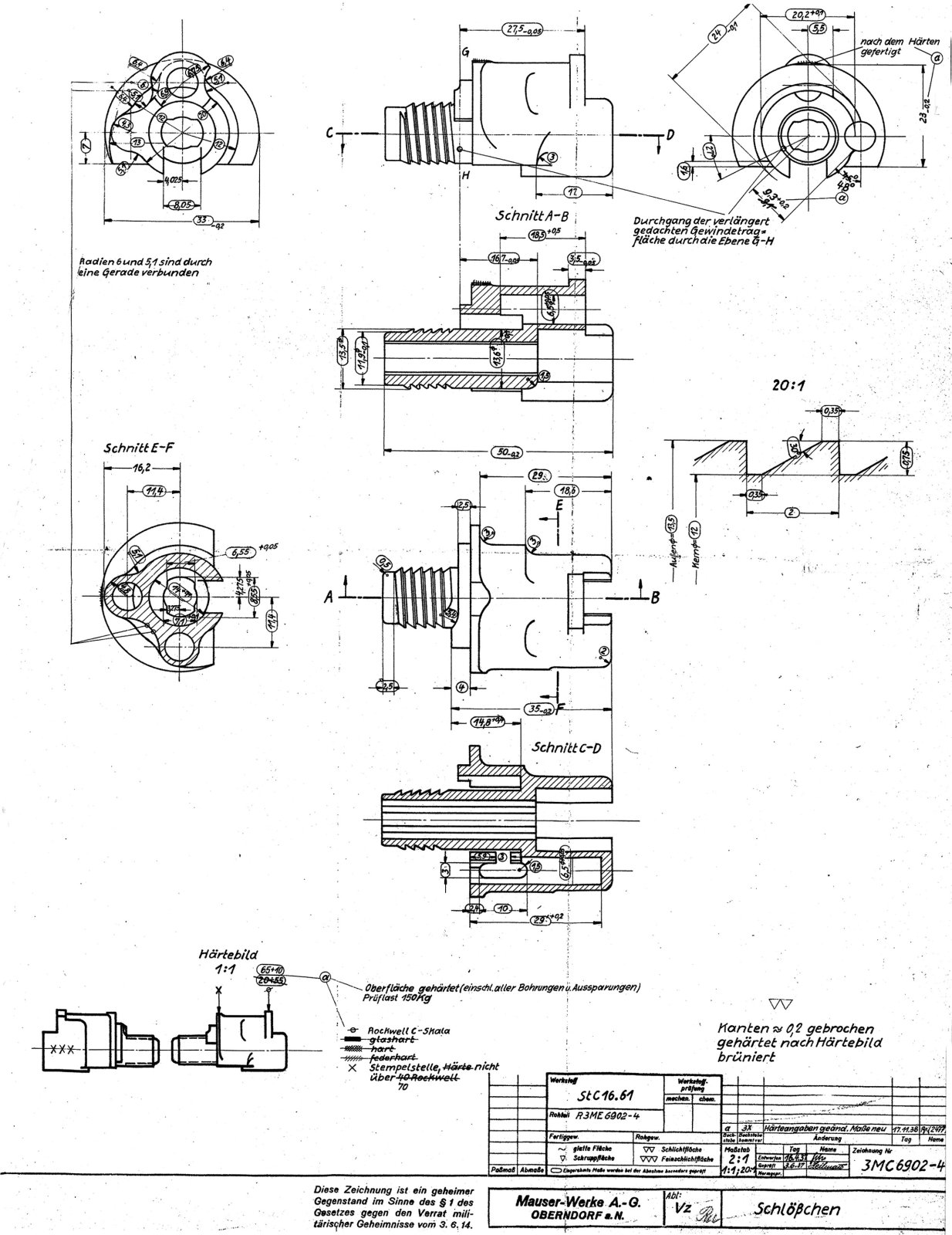

Pabellón

(903)

Percutor

(904)

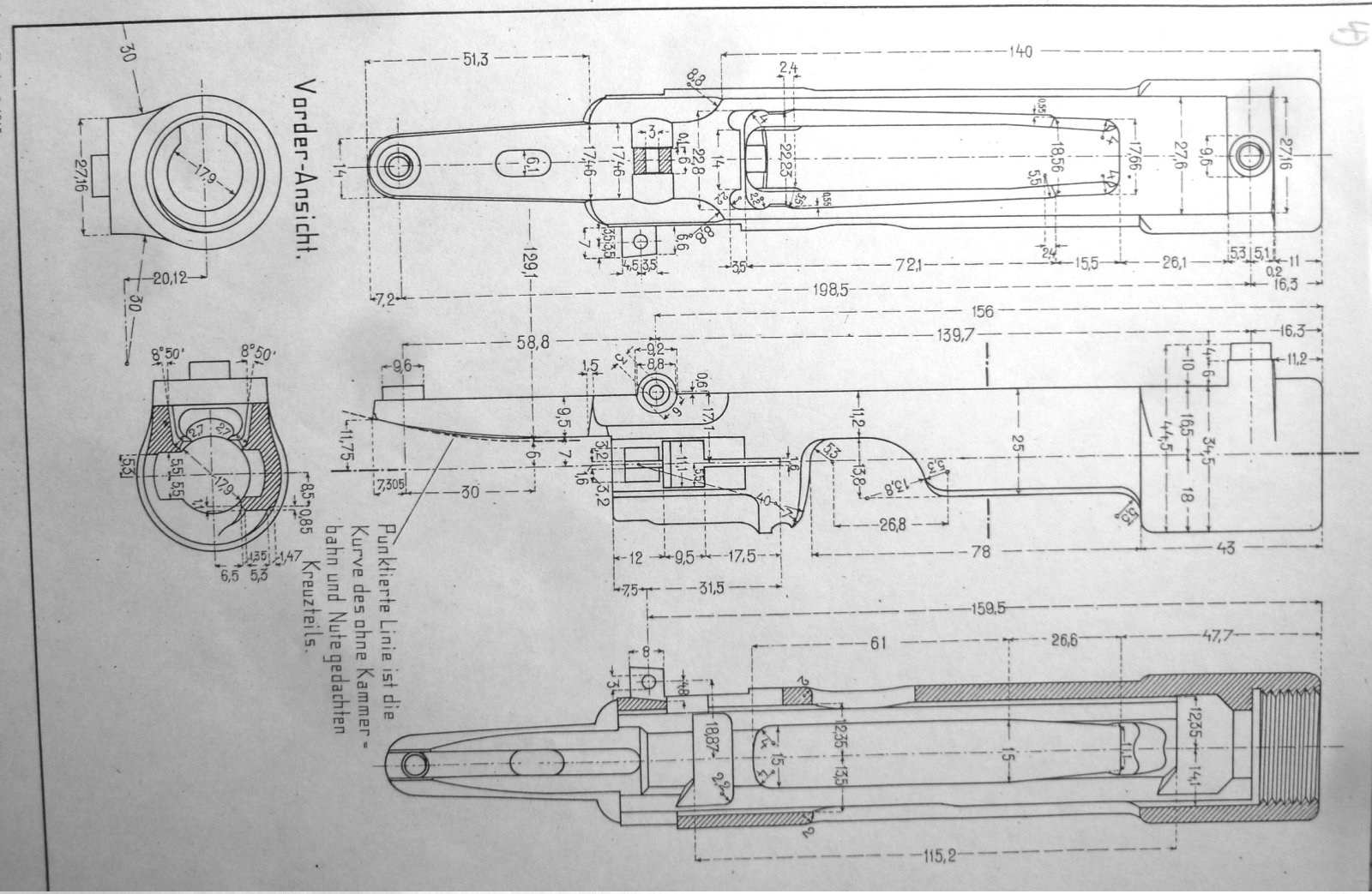

Cajón de mecanismos superior 1

(905)

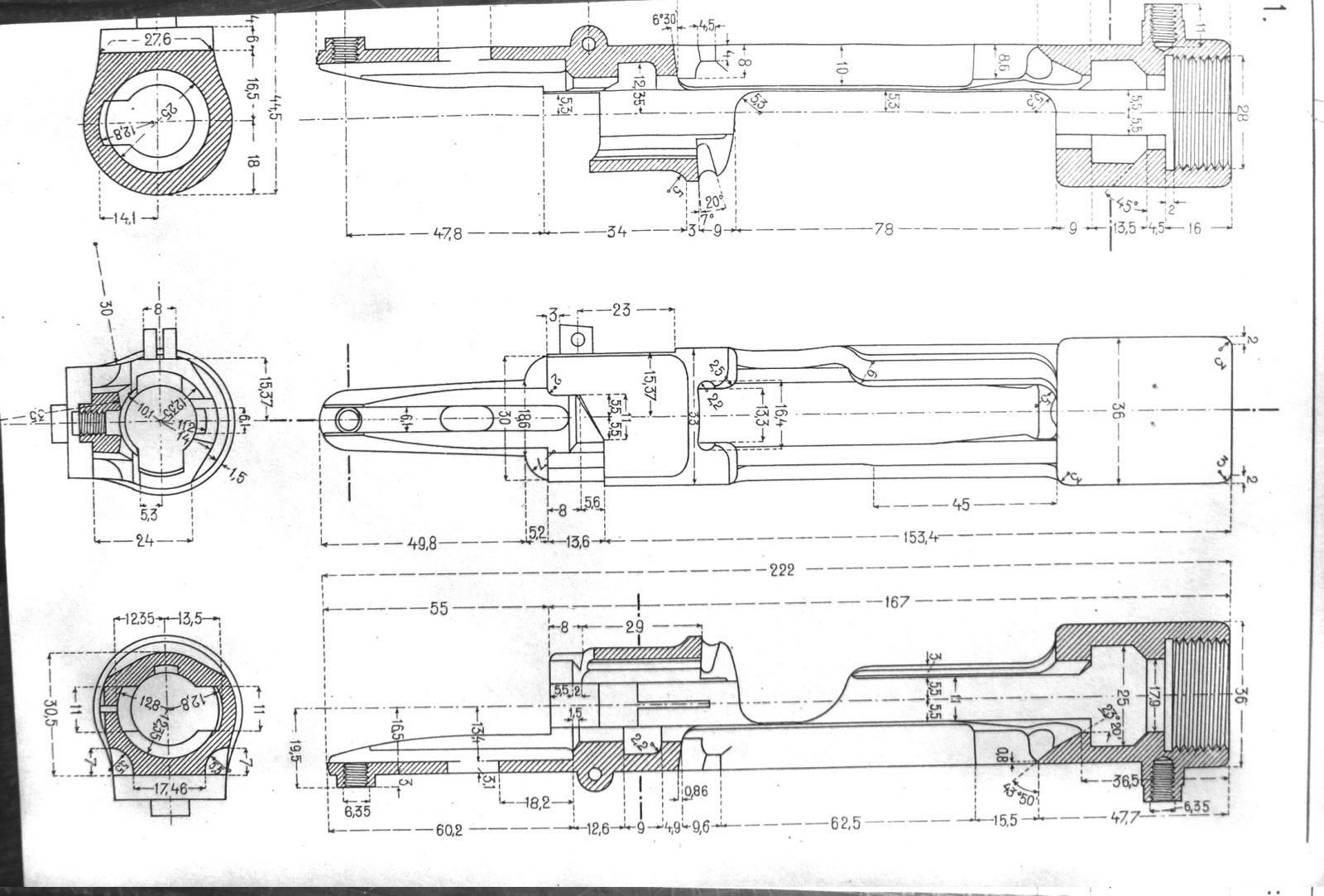

Cajón superior 2

(906)

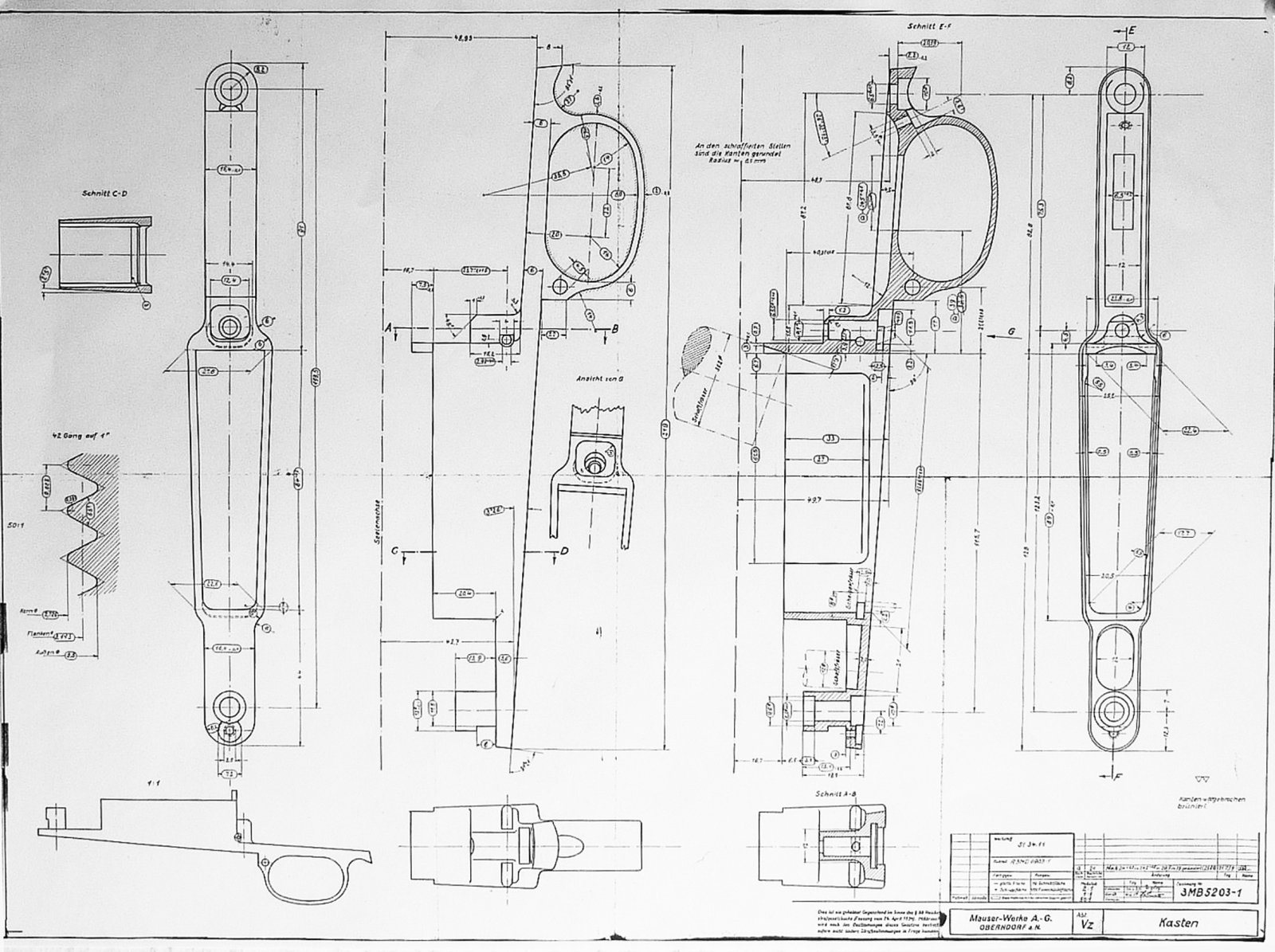

Cajón inferior

(907)
